高精度・高耐久性ワーク固定用バイス

ディペンドバイス

菱江工場が製造・販売するディペンドバイス（イズミ）。高精度・高強度・高耐久性を追求し、多様なワークの固定と段取り時間の削減を支えます。

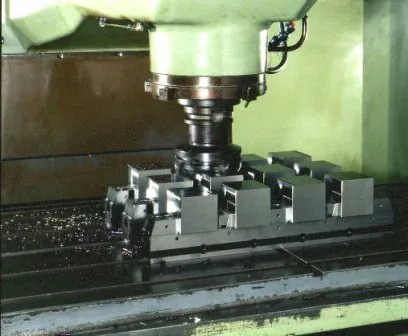

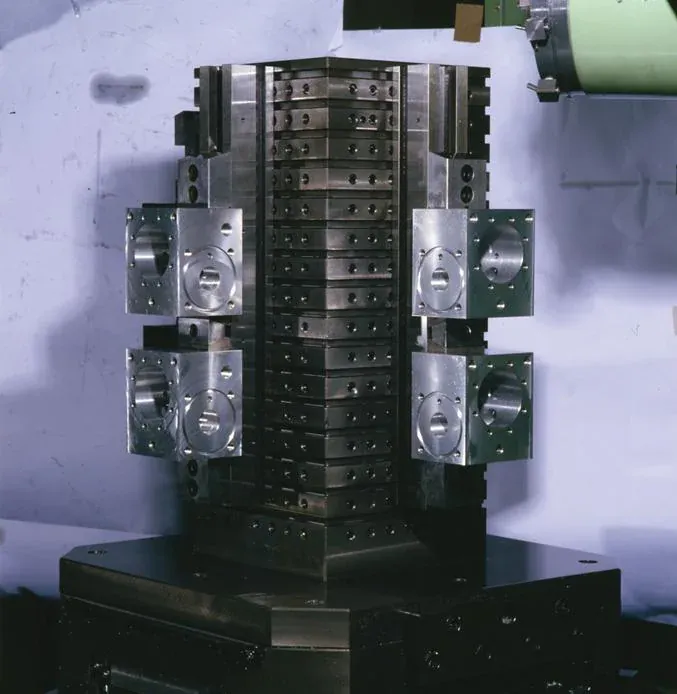

ディペンドバイスの使用例DEPEND VICE

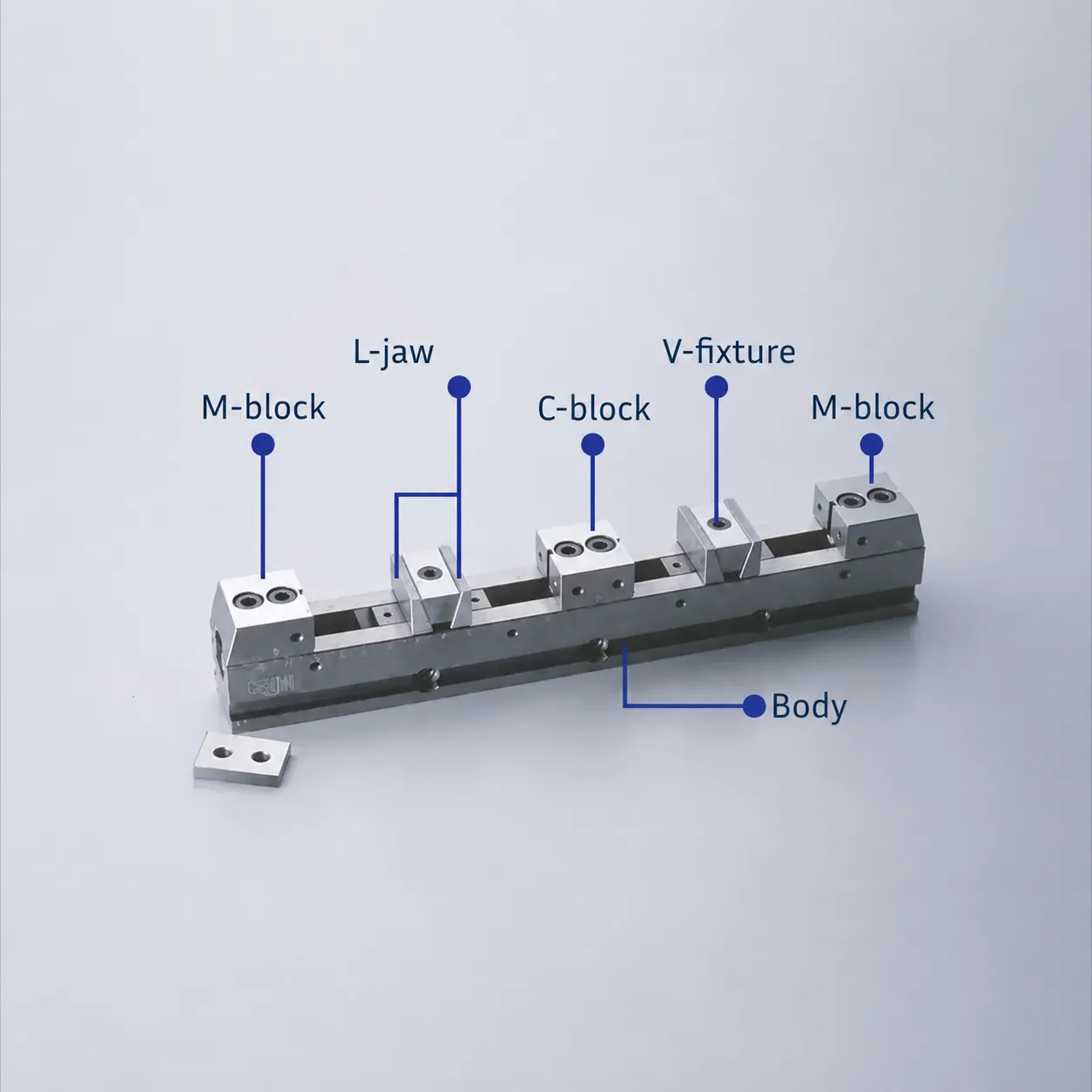

ディペンドバイスの構造

PRODUCT CONCEPT

専用治具に縛られず、多様なワークをつかむ。

加工物に応じてブロックを組み替えられるため、小物部品の多数個加工から幅広いプレートまで、一台で段取りを変更できます。

マシニングセンタなど既存の機械設備を有効活用しながら、固定の再現性、作業性、テーブル面の利用効率を高めることを目的とした製品です。

製品カタログを見る購入・仕様を相談

FEATURES

段取りと加工を支える、四つの特長。

01

原点を出しやすい

精密セレーションと側面目盛りを使い、短時間で基準位置を設定。M・Cブロックの同位置繰り返し精度は±0.005mm（非クランプ時）です。

02

強力に固定する

くさび機構でワークの浮き上がりを抑えながら強固にクランプ。PSS-150で最大20kN、PSS-200で最大30kNの締付力に対応します。

03

段取り替えに強い

ブロックの組み替えで1〜6個掴みや長尺・異形ワークに対応。本体を機械テーブルから降ろさず、次の加工へ段取り替えできます。

04

加工領域を広く使える

コンパクトな本体を複数台配置したり、イケールに取り付けたりできるため、機械テーブルの加工領域を有効に使えます。

SERIES

PSSシリーズ

汎用性と多彩なクランピングを追求したシングルバイスシリーズ

  • 本体・口金パーツは研磨仕上げ、セレーション加工、総焼入れによって精度維持性と耐久性を確保
  • 最大2トンの締付力と、浮き上がりを抑える構造
  • Tナット締結またはオプションのクランプ金具で機械テーブルへ取り付け
  • 複数台の配置や専用据付プレートの製作にも対応

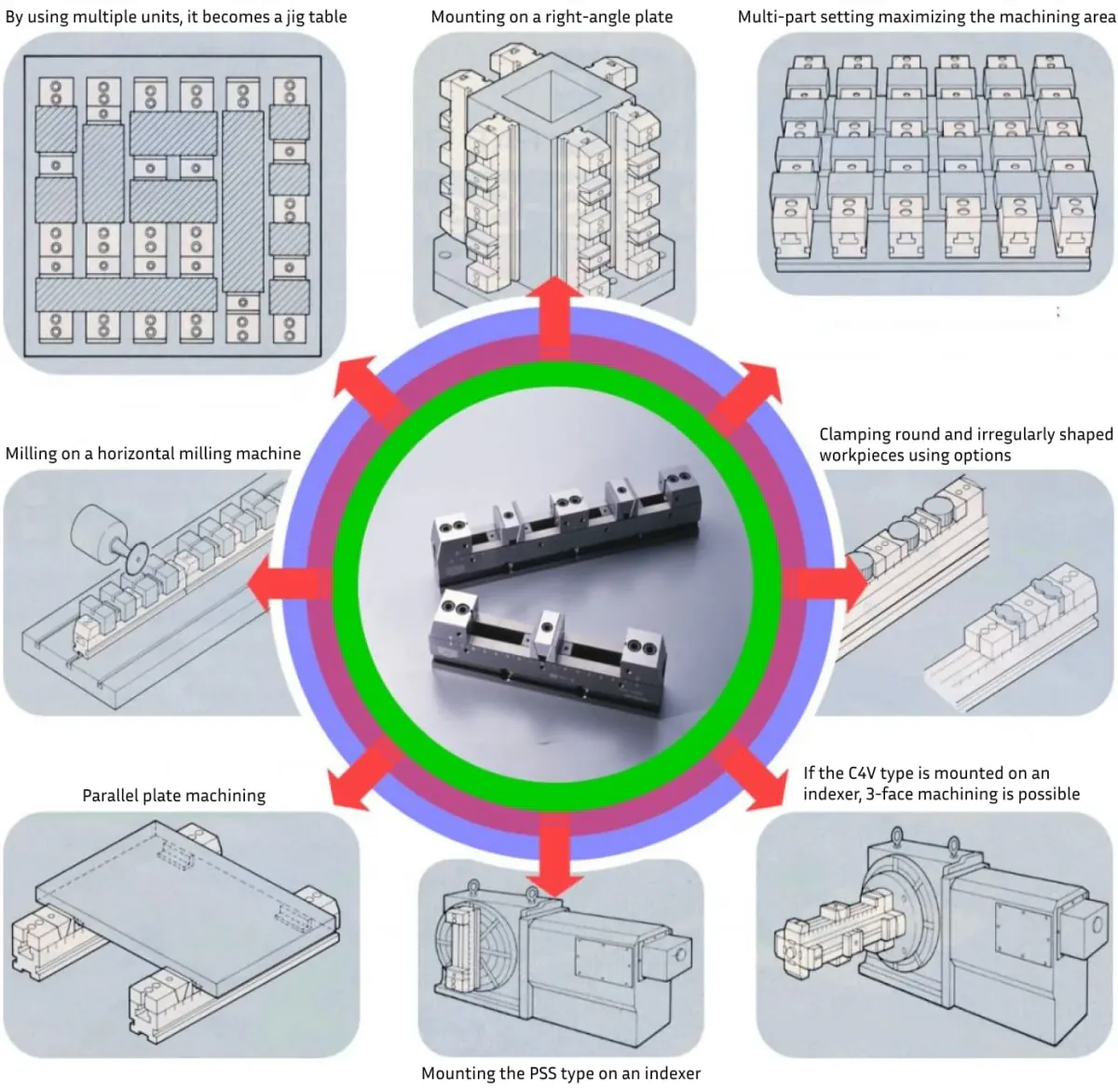

ディペンドバイス PSSシリーズ

CATALOG

仕様・ラインアップは製品カタログをご確認ください。

PDFカタログを開く

TECHNICAL CONSULTATION

ディペンドバイスの選定・購入をご相談ください。

使用する機械、ワーク寸法、加工内容を確認し、構成やオプションをご案内します。

図面や写真がある場合は、その旨をご記入ください
